Вентиль электропневматический включающий типа ВВ-1113

НАЗНАЧЕНИЕ

     Вентиль электропневматический включающего типа серии ВВ-1000 предназначен для дистанционного (электрического) управления пневматическими приводами подвижного состава рельсового транспорта, тепловозов, путевых машин и механизмов, а также промышленных установок.
     Вентиль предназначен для работы на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80.
     Рабочее положение вентиля - вертикальное. Допустимое отклонения оси вентиля от вертикали не более 15°.
     Механическая износостойкость вентиля - не менее 500 тысяч циклов.
     Гарантийный срок службы - два года со дня ввода в эксплуатацию, но не более трех лет с даты изготовления.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Технические данные	ВВ-1113	ВВ-1313
Номинальное напряжение тока, В	24; 75; 110
Номинальное давление воздуха, кПа	630
Сечение впускного прохода, мм 2	10
Сечение выпускного прохода, мм 2	10	16
Наибольшая частота включений в час	3600
Потребляемая мощность,Вт	25
Вес,кг	0,9
Климатическое исполнение и категория размещения по ГОСТ 15150-69	У3
Степень защиты катушки по ГОСТ 14254-80	IP55
Степень защиты выводов катушки по ГОСТ 14254-80	IP00
Класс изоляции катушки по ГОСТ Р50324-92	"В"

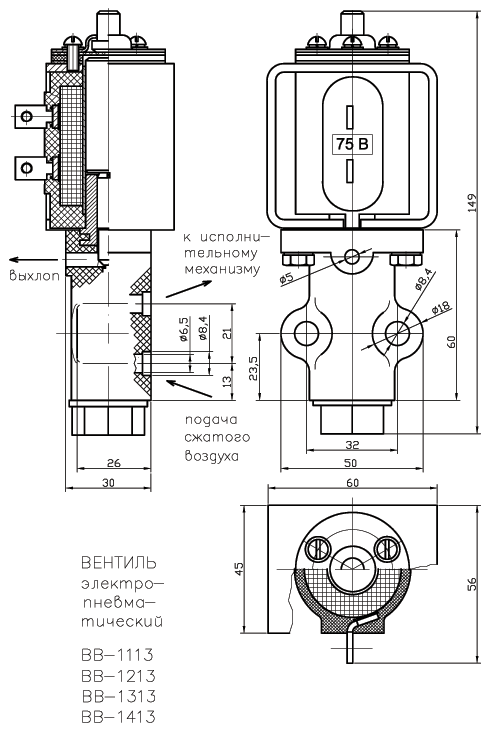

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
