Управляемые тиристорные выпрямители
Сертификат соответствия

В настоящее время наше предприятие изготавливает выпрямители ВТ-04, которые являются функциональным аналогом ранее выпускавшихся выпрямителей ВТ-03.

НАЗНАЧЕНИЕ Выпрямители предназначены для преобразования переменного трехфазного напряжения в регулируемое постоянное напряжение для питания тяговых двигателей постоянного тока.

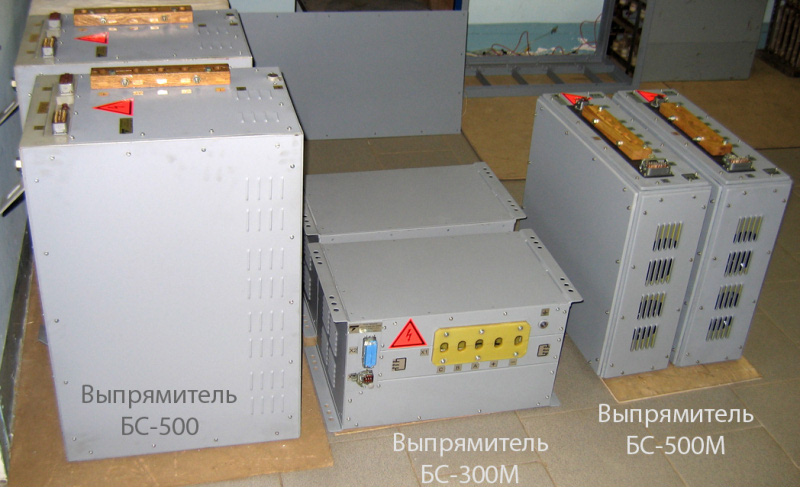

Тиристорные выпрямители выпускаются в следующих модификациях: ВТ-03-ТЭУ - для установки на ТЭУ-630; ВТ-04-АДЭ - для установки на АДЭ-01; ВТ-04-УК - для установки на укладочный кран УК 25/28 СП и укладочный кран УК-25/25; ВТ-04-ПРСМ - для установки на рельсосварочную машину ПРСМ-6; ВТ-04 ТЭУ400 - для установки на ТЭУ-400 (устанавливается при ремонте взамен выпрямительной установки В-ТПП-500-460У3). ВТ-04 ПТМ - для установки на ПТМ-630. ВТ-04 СМ-5 - для установки на СМ-5.        В состав выпрямителя входят микропроцессорный блок управления БУТВ-04 или БУТВ-03 и два силовых блока БС-500М (для ПТМ-630 - один), БС-300M или БС-830 (в зависимости от модификации).        Алгоритм работы выпрямителя определяется программой, поэтому блок управления не требует настройки в процессе эксплуатации. Программа для различных машин различна и может быть изменена для применения на других машинах и для других условий эксплуатации.        Силовой блок БС-500M выполнен пылебрызгозащищенным. Выпрямитель обеспечивает: плавное регулирование напряжения на тяговых двигателях; слежение за током электродвигателей; формирование рабочей зоны напряжений и токов для данного типа двигателя; ограничение тока и аварийное отключение тиристорного выпрямителя от силового питания при аварийных токах в нагрузке; автоматический переход режимов работы (последовательный-параллельный-ОП1-ОП2); поддержание скорости (при наличии датчика оборотов); следящий режим работы, при котором контролируется ток внешнего двигателя (например-ток двигателя баровой цепи); рабочий режим работы, при котором происходит плавное движение машины на низких скоростях без включения ослабления поля; транспортный режим работы, при котором происходит более быстрый, по сравнению с рабочим, темп набора напряжения тяговых двигателей и включение ослабления поля 1-ой и 2-ой ступени; аварийный режим работы, который позволяет продолжить движение машины при аварийном отключении одного из тяговых двигателей или одного силового блока.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальное входное напряжение трехфазного тока, В	380
Диапазон изменения частоты входного напряжения, Гц	50±20%
Диапазон регулирования выходного напряжения, В	0 - 510
Номинальный выходной ток силового блока, А	300/500/830
Кратность допустимых перегрузок, раз	1,5
Время допустимых перегрузок, с	60
Климатическое исполнение по ГОСТ15150-69	У3, Т4
Условия эксплуатации изделия в части воздействия механических факторов по ГОСТ17516.1-90	М25
Степень защиты по ГОСТ14254-80	IP20
Масса, не более, кг	107

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

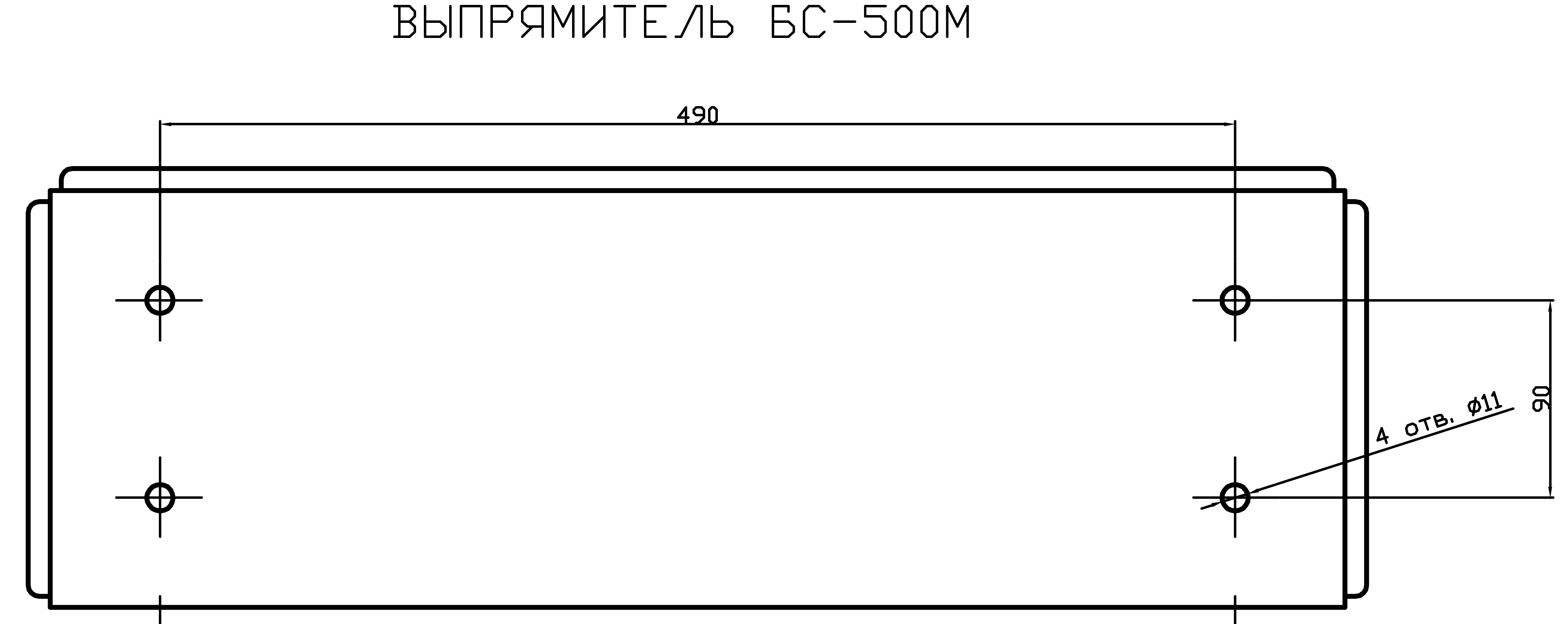

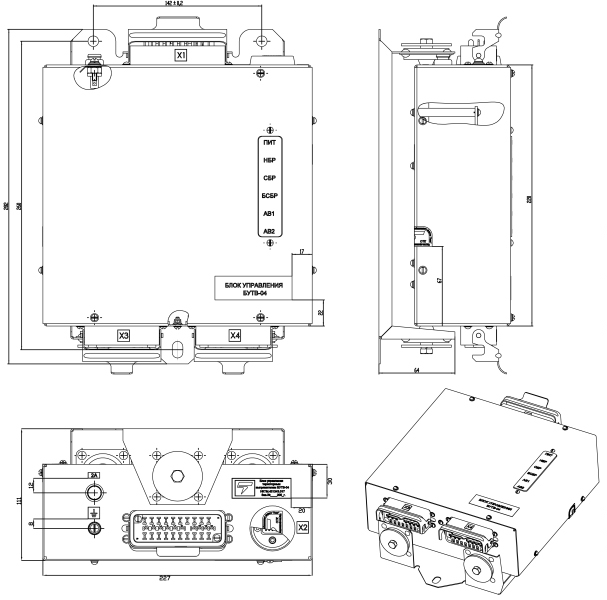

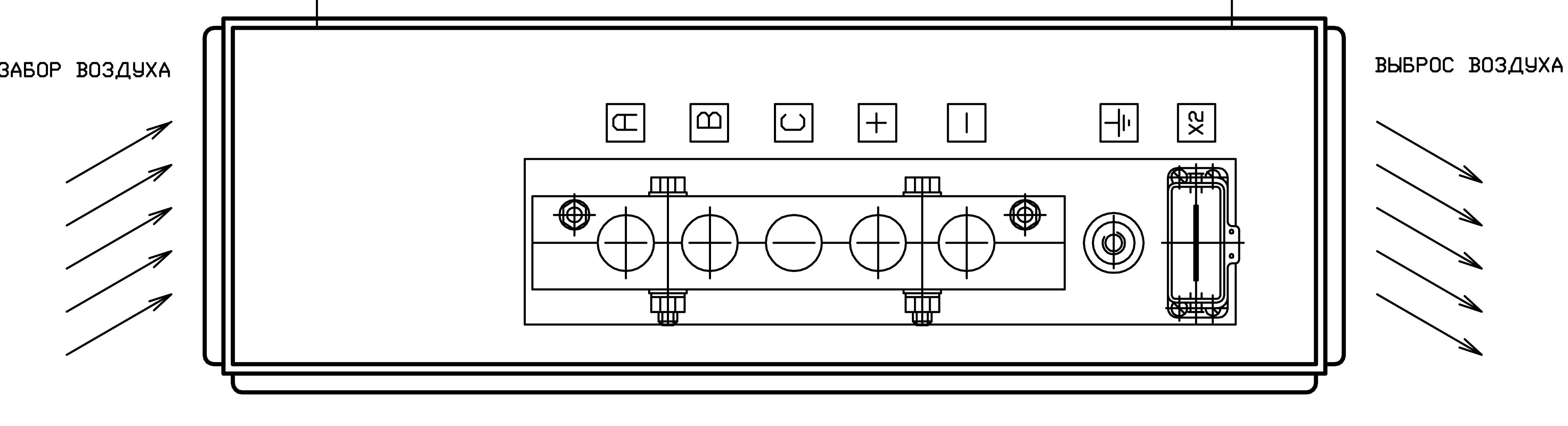

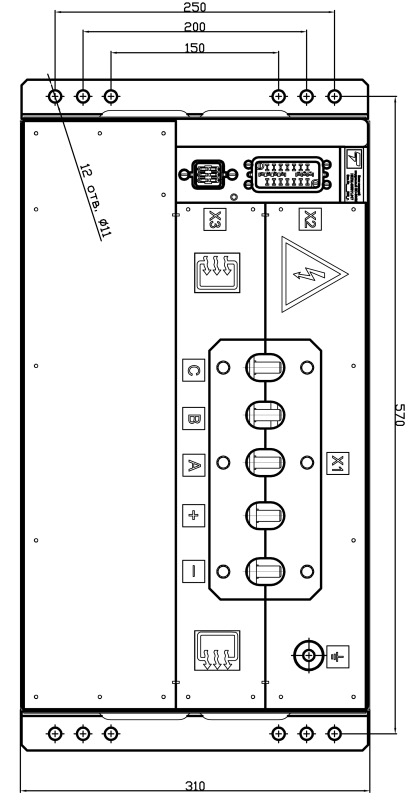

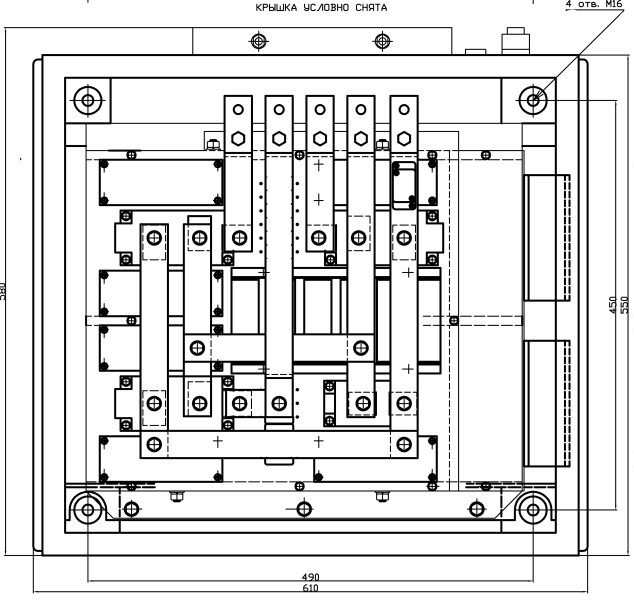

Блок управления БУТВ-03, БУТВ-04 БС-300М БС-500M
